變壓器是電力系統中核心設備，其運行安全直接關系到供電穩定性。在日常運維中，匝間短路是變壓器常見的內部故障之一。若不及時發現，可能導致局部過熱、油溫異常甚至設備損壞。利用 變比測試 可以快速、準確地判斷變壓器是否存在匝間短路，是運維人員常用的檢測手段。

一、變比測試的基本原理
變比測試是通過測量變壓器的輸入與輸出電壓比值（或電流比值），計算實際變比與額定變比是否一致，從而判斷繞組的完整性。正常情況下，變壓器一次側與二次側的電壓比應接近設計標稱值。如果出現匝間短路，受短路繞組的影響，局部電壓分布會異常，導致實際變比偏離額定值。

二、通過變比測試判斷匝間短路的方法

① 低壓側短接法
在低壓側施加測試電壓，并測量高壓側電壓。若高壓側電壓明顯偏低或變比異常，可能表明高壓繞組存在局部匝間短路。

② 分相測量法
對三相變壓器逐相進行變比測量，比較三相之間的變比差異。如果某一相變比異常或與其他兩相差異較大，說明該相繞組可能存在匝間短路。

③ 多點負載檢測
對于大容量變壓器，可在不同負載點或接線方式下進行變比測試，觀察變比隨電壓、電流變化的規律。匝間短路會引起局部飽和，使變比隨負載波動不穩定，從而判斷問題區域。

三、注意事項

◆ 測試前應確保變壓器處于無載狀態，避免外部負荷影響測量結果。

◆ 測量?jī)x器精度要高，避免測試誤差掩蓋變比異常。

◆ 對大型油浸變壓器，可結合油溫、局部放電及繞組直流電阻檢測等方法，綜合判斷匝間短路。

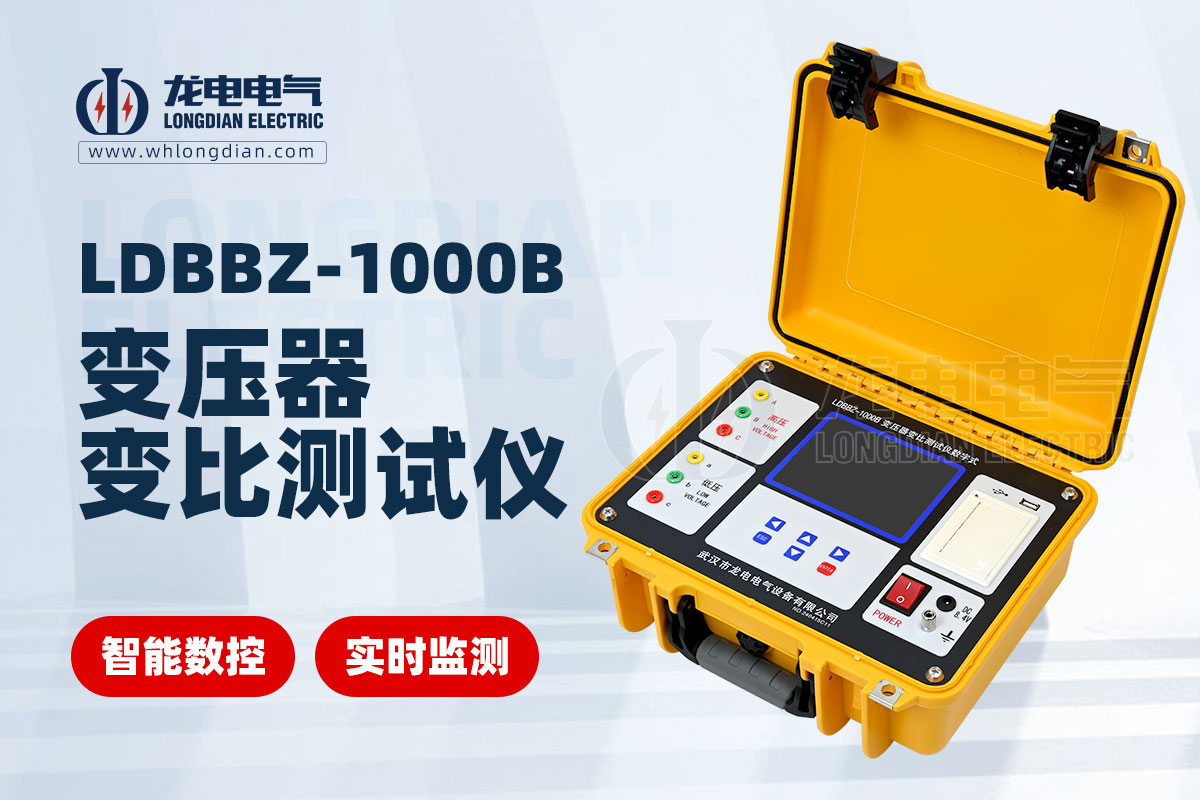

武漢市龍電電氣設備有限公司生產的 變壓器變比測試儀，具備高精度測量、操作簡便和數據記錄功能，可快速完成變壓器變比測試，精準發現匝間短路及繞組異常，為電力設備運行安全提供可靠保障。

通過合理利用變比測試，結合其他輔助檢測手段，運維人員可以在早期發現匝間短路，避免事故擴大，延長變壓器使用壽命，提高電力系統的安全性和穩定性。
