在電力系統繼電保護裝置的調試與校驗過程中，除了需要模擬電壓、電流信號外，對裝置的開入量（接點輸入）與開出量（開關輸出）進行測試與監測同樣至關重要。這兩項功能是繼電保護測試儀實現完整閉環測試的重要環節，用于檢驗保護裝置邏輯、動作順序及跳閘信號的正確性，是保障電力系統安全運行的重要技術手段。

開入量（接點）監測功能

開入量監測是指繼電保護測試儀能夠實時檢測保護裝置發出的接點信號狀態變化，用于判斷被測裝置的動作情況。繼電保護裝置在運行過程中，當電壓、電流達到整定值時，會通過內部邏輯輸出動作信號（如跳閘、閉鎖、告警等），這些信號以“接點通斷”的形式體現。測試儀通過開入量端口采集這些接點變化信號，準確記錄保護裝置的動作時刻、持續時間以及邏輯順序，從而完成動作時間和邏輯驗證。

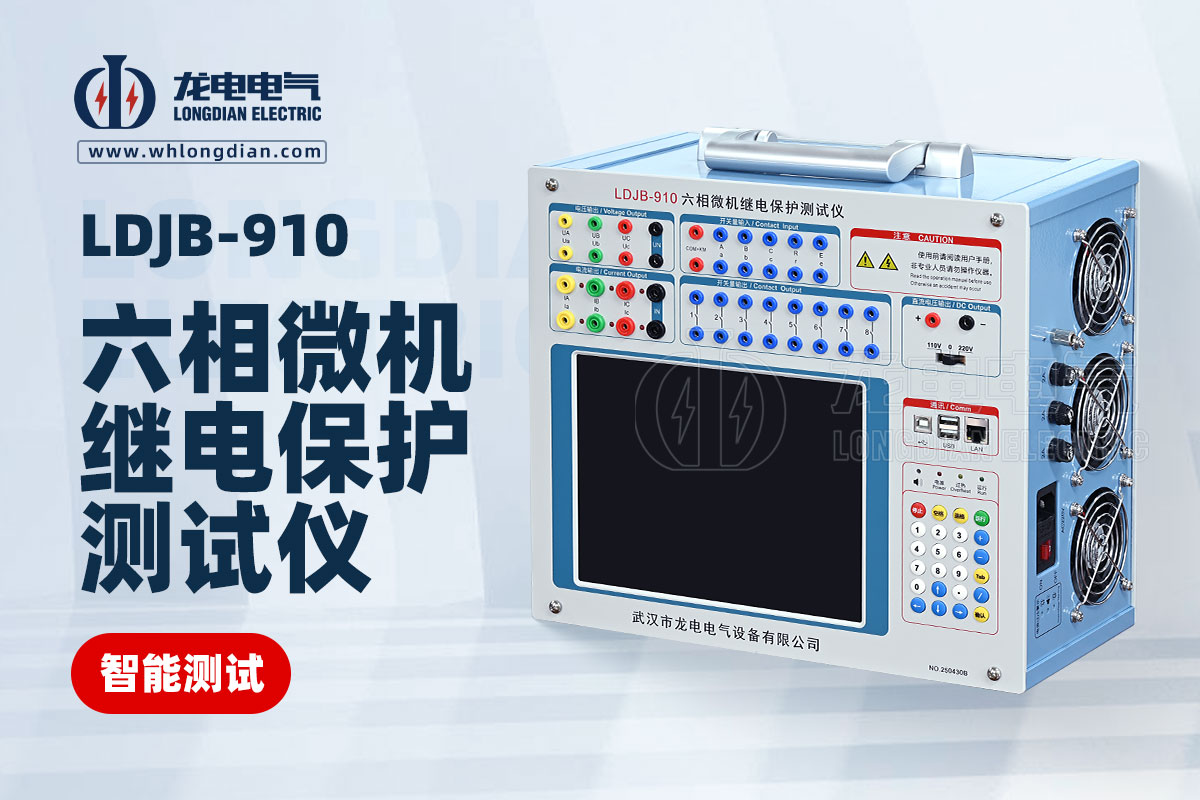

開入量監測通常具備多通道設計，能同時監測多個信號輸入點。以武漢市龍電電氣設備有限公司生產的繼電保護測試儀為例，設備配備多路隔離輸入端口，可檢測空接點、帶電接點等多種形式信號，輸入響應時間小于1ms，能夠高精度捕捉保護裝置瞬時動作信號。測試軟件可實時顯示接點狀態變化，并自動計算動作時間，生成測試報表，方便用戶分析與記錄。

開出量（開關）控制功能

開出量控制則是繼電保護測試儀通過內部繼電器或電子開關輸出控制信號，用于模擬外部跳閘或投切命令。測試人員可通過軟件設置輸出邏輯，在特定條件下（如達到設定動作電流、電壓或相位條件），自動觸發開出動作，從而實現對被測保護裝置外部控制回路的聯動測試。

這一功能可用于驗證被測保護裝置是否能正確識別控制信號并執行動作，例如檢查斷路器跳合閘邏輯、閉鎖信號響應等。通過開出量控制與開入量監測的配合，測試儀可實現完整的自動化邏輯校驗。例如：當測試儀輸出電流遞增至保護動作值時，可自動發出跳閘信號，并監測開入量是否及時返回“動作”狀態，從而實現保護邏輯的全流程驗證。

開入/開出量組合測試的意義

開入量監測與開出量控制的結合，使繼電保護測試儀能夠實現“輸入—動作—輸出”的完整測試鏈路。這不僅能測試保護裝置動作是否正確，還能驗證裝置邏輯關系是否符合系統設計要求。例如，距離保護、差動保護、重合閘、閉鎖邏輯等復雜保護方案的試驗，都離不開開入與開出信號的協同測試。

武漢龍電電氣繼電保護測試儀的技術優勢

武漢龍電電氣的繼電保護測試儀在開入開出測試功能上具備以下優勢：

◆ 多通道高靈敏輸入：支持空接點與電平信號自動識別，響應速度快，動作檢測準確。

◆ 可編程輸出控制：支持多種邏輯條件觸發輸出，靈活模擬系統跳閘與閉鎖動作。

◆ 自動化測試流程：開入量與開出量聯動分析，自動判斷動作順序與時間，生成完整測試報告。

◆ 智能圖形化界面：通過觸摸屏直觀顯示信號狀態變化，測試結果一目了然。

繼電保護測試儀的開入量監測與開出量控制功能，是實現繼電保護裝置整組邏輯驗證的關鍵環節。它讓測試人員能夠精準掌握保護動作的全過程，從信號輸入到控制輸出，全面驗證保護裝置的性能與邏輯正確性。武漢龍電電氣憑借多年的電力測試設備研發經驗，持續優化繼保測試技術，為電力行業提供高性能、高可靠性的智能化檢測解決方案。
